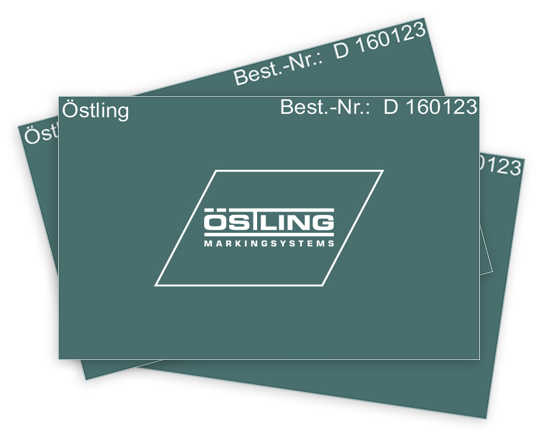

Für die elektrolytische Markierung ist die Signierschablone das zentrale Element zur Übertragung von Texten, Codes, Logos oder Seriennummern auf ein elektrisch leitfähiges Werkstück.

Östling Marking Systems bietet eine Vielzahl unterschiedlicher Schablonentypen an – je nach Einsatzzweck, Auflagenhöhe, Materialanforderung oder gewünschter Gestaltung. Durch jahrzehntelange Erfahrung, ein umfangreiches Archiv und die eigene Fertigung gewährleisten wir höchste Präzision, Flexibilität und Qualität bei der Umsetzung individueller Kundenanforderungen.

EXEL Langzeitschablonen

EXEL Langzeitschablonen sind für langlebige Anwendungen mit hohen Stückzahlen ausgelegt. Sie sind für bis zu 5.000 Markierungen geeignet.*

(*Voraussetzung ist die Verwendung von Östling-Steuerung und Verbrauchsmaterialien sowie die Beachtung der empfohlenen Handhabung.)

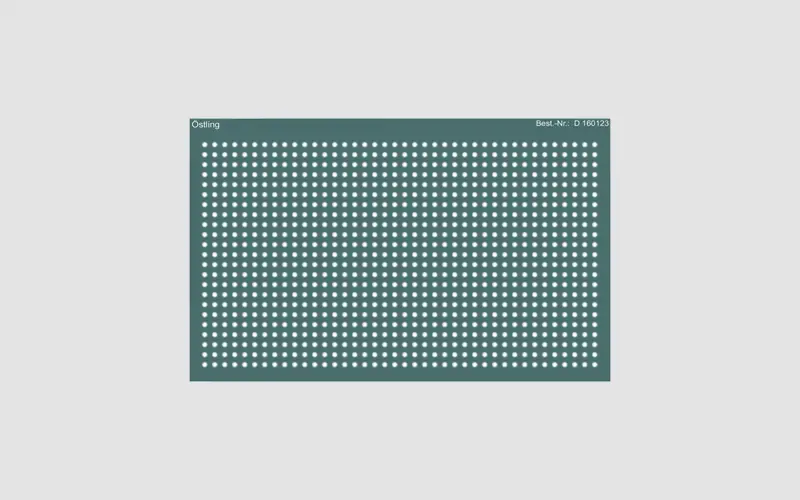

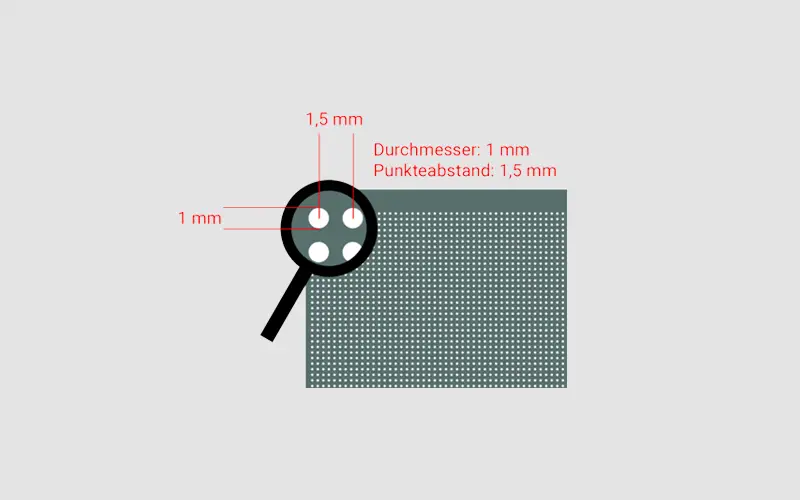

Rasterschablonen

Rasterschablonen dienen zur Bewegungs- und Verformungsanalysen von Bauteilen. Dank der Rastermarkierung auf Bauteilen bzw. auf Metallen und bestimmten Messgeräten können Oberflächen und auch interne Strukturen gemessen und gescannt werden. Durch die Messung der Rastermarkierung können Qualitätsprobleme identifiziert, analysiert und behoben werden.

Mögliche Raster

  • Punkteraster
  • Kreisraster
  • Quadratraster
  • Kreis+Kreuz Raster
  • …

Varianten

  • Punkte, Kreise, Quadrate,…
  • gefüllt oder nur mit Kontur
  • verschiedene Abstände,
  • Größen/Durchmesser
  • Format: DIN A4, A3,…
  • Optional: Auf Metallrahmen aufgespannt
  • …

Kurzzeitschablonen

Ideal für häufig wechselnde Inhalte wie Seriennummern, Typenschilder oder variable DataMatrix-Codes.

Es gibt zwei Varianten:

Beschichtetes Schablonenpapier in unterschiedlichen Farben und Formaten

Thermodirektschablonen mit thermosensitiver Beschichtung, kompatibel mit Thermodruckern (z. B. P-Touch-Serie als Kassette oder Rollenformat für Desktopdrucker)

Combibänder (Combiziffernbänder)

Diese flexiblen Ziffernbänder ermöglichen das Markieren variabler Inhalte wie Seriennummern, Zeichnungsnummern oder Datumsangaben.
Ziffern, Buchstaben, Sonderzeichen und sogar Logos lassen sich kombinieren. Die Reihenfolge wird manuell über das Band eingestellt.

Zahlen- & Buchstabenstreifen

Diese Streifen bestehen aus vordefinierten Zeichenkombinationen (A–Z, a–z, 0–9, . , – /) und sind fest mit dem Schablonenschutz verklebt.

Sie eignen sich ideal für einfache Markierungen mit einzelnen Zahlen oder Buchstaben.

System VARIO

Für besonders große Beschriftungen ab 30 mm Schrifthöhe. Einzeln austauschbare Zeichen ermöglichen maximale Flexibilität und schnelle Umstellung auf neue Inhalte. Ideal für große Logos, Typbezeichnungen oder Warnhinweise.

Ziffernmarkierstempel

Robustes Markiersystem für wechselnde Serien- und Zeichnungsnummern sowie Datumsangaben. Durch ein integriertes Verstellrad lassen sich die Zeichenreihenfolgen einfach verändern. Verfügbar in 6-, 8-, 10- und 12-stelliger Ausführung mit Zeichengrößen von 1–7 mm.

Schablonenschutz

Der Schablonenschutz stabilisiert die Schablone während der Markierung und verhindert ungewollte Verschiebungen. Die Schablone wird fest aufgeklebt geliefert oder kann auch zur Selbstmontage separat bestellt werden.

Technische Daten und Dateiformate

Für die Herstellung Ihrer individuellen Signierschablonen verarbeiten wir folgende Dateiformate:

Bevorzugte Vektordateien:
.cdr, .plt, .eps, .ai, .pdf, .dxf, .svg

Bitmap-Dateien in hoher Auflösung:
.cpt, .bmp, .jpg/.jpeg, .tiff, .gif, .wmf, .psd, .png

Nur-Text-Dateien:
.txt, .rtf, .pdf, .html, sowie gängige Office-Formate (Word, Excel, PowerPoint)
→ Bitte geben Sie bei Textschablonen unbedingt Schriftart und Schrifthöhe mit an.

Nachbestellung & Kostenstruktur

Einfache Nachbestellung

Jede Schablone erhält eine eindeutige Schablonennummer (z. B. D-180458), mit der Sie jederzeit unkompliziert nachbestellen können.
Vorteil: Bei Nachbestellungen zahlen Sie in der Regel weniger als 25 % im Vergleich zur Erstbestellung.

Unser Schablonenarchiv

Mit mehreren Hunderttausend gespeicherten Schablonen können wir Ihre Markierung jederzeit reproduzieren – auch viele Jahre später.

Preisstruktur

  • Schablonenkosten: Abhängig von Größe und Material
  • Entwicklungskosten: Nur bei Erstbestellung fällig (Reprofilm & Archivierung). Die Entwicklungskosten sind abhängig von der Größe des Reprofilms.
  • Keine Satzkosten
  • Sondergrößen auf Anfrage jederzeit möglich

Kontakt & Bestellung

Senden Sie Ihre Anfrage einfach per E-Mail an:
📧 stencil@ostling.com
